现代别墅设计追求简洁、功能性与自然和谐的统一，其建筑设计施工图及效果图是连接创意构想与实体建造的核心桥梁。本文以一套典型的现代别墅建筑设计施工图（含效果图）为例，解析其设计精髓与技术要点。
一、 设计理念与效果图呈现
效果图是设计理念的视觉化预览。本案例别墅效果图展现了鲜明的现代风格：
- 造型与体块：建筑主体采用干净的几何体块组合，通过水平延展与垂直穿插，形成丰富的层次与光影效果。平屋顶或略带坡度的屋顶设计，强化了简洁的线条感。
- 立面与材质：大面积玻璃幕墙或落地窗的应用，打破了室内外界限，引入了充足的自然光与景观。外墙常选用天然石材、清水混凝土、木质格栅或金属板材，材质对比鲜明，质感丰富。
- 环境融合：设计注重与场地环境的对话，通过悬挑、退台、庭院（如内庭院、下沉庭院）等手法，将绿化、水景引入建筑内部，实现建筑与自然的渗透共生。效果图清晰地表达了这种开放、通透、静谧的居住氛围。
二、 建筑施工图的核心内容
施工图是将效果图转化为可建造指令的精密蓝图，主要包含以下部分：
- 总平面图：清晰标定别墅在用地红线内的位置、朝向、与周边道路及环境的关系、主要出入口、停车场以及景观绿化的初步布局。
- 各层平面图：
- 地下室平面：常规划为车库、储藏室、影音室、健身房或酒窖等功能区。
- 首层平面：通常布置客厅、餐厅、厨房、老人房及主要庭院，强调公共性与对景观的开放性。流线设计确保动线合理，空间通透。
- 二层及以上平面：主要为私密的卧室区，如主卧套房、次卧、书房等。主卧常配有大面积露台、步入式衣帽间和豪华卫生间。
- 屋顶平面图：展示屋顶形式、排水坡度、设备平台（如太阳能板位置）及可能的花园或露台设计。

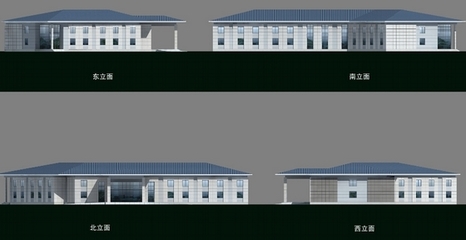

- 立面图：东、西、南、北四个方向的立面图，精确标注了门窗洞口的位置与尺寸、外墙材料的划分与做法、各部位的标高以及装饰构件的详细样式。
- 剖面图：通过垂直剖切，揭示建筑内部空间的高度关系、结构形式（如梁板柱的位置）、楼层标高、楼梯构造以及屋顶做法等关键构造信息。
- 节点大样图：这是施工图的精髓，针对关键部位（如玻璃幕墙与结构连接处、屋顶檐口、复杂门窗套、特色楼梯、栏杆等）进行放大绘制，详细注明材料规格、施工工艺和收口方式，确保设计细节能被精准实现。
三、 设计亮点与施工考量
结合本案例施工图与效果图，可归纳以下亮点与施工重点：
- 结构体系：为实现大跨度、大悬挑的开放空间，多采用钢筋混凝土框架结构或钢结构，施工图需对梁柱布置、荷载计算有明确表达。
- 节能与智能化：图纸中需集成外墙保温系统、节能门窗选型、遮阳构件以及智能家居（如安防、照明、影音）的管线预埋要求。
- 室内外一体化：施工图中需特别注意室内地坪与室外庭院、露台的高差与排水处理，以及大型滑动玻璃门的轨道预埋和防水构造。
- 材料交接与工艺：不同材质（如玻璃、金属、木材、混凝土）之间的交接处理是施工难点，节点大样图必须清晰无误，以保证最终完成面的美观与耐久性。
结论
一套完整的现代别墅建筑设计施工图（含效果图），不仅是美学创意的展示，更是一套严密的技术文件体系。效果图赋予建筑以灵魂和愿景，而施工图则以其精确的尺寸、材料和工艺描述，确保愿景能安全、经济、高品质地落地建成。二者相辅相成，共同构成了现代别墅从概念到实体的完整设计闭环。对于业主、设计师及施工方而言，深入理解这两部分内容，是项目成功的关键。
